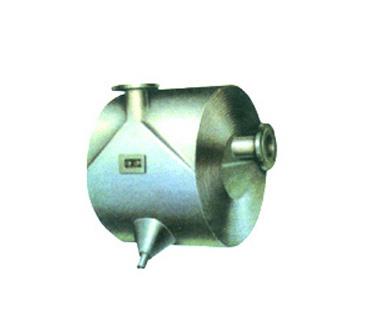

螺旋板换热器的结构性能介绍

编辑:江苏元和能源科技有限公司时间:2019-01-22

       螺旋板换热器是一种新型的换热器,具有传热效率高、运行稳定性高、能与多台机组协同工作的特点。螺旋板式换热器是一种高效的换热设备。适用于蒸汽、汽液及液-液向液体的传热。

螺旋板换热器的结构性能

  1、该设备由两个线圈组成,形成两个均匀的螺旋通道。两种传热介质可以实现全逆流,大大提高了传热效果。即使是两种温差较小的介质也能达到理想的传热效果。

  2、壳体上的喷嘴采用切向结构,局部阻力小。由于螺旋通道的曲率均匀,设备内液体的流动没有大的转弯,总阻力小,可以提高设计流量,使其具有较高的传热能力。

  3、I型非可拆式螺旋板式换热器螺旋通道端面采用焊接密封,密封性能好。

  4、II型可拆式螺旋板式换热器的结构原理与不可拆式换热器基本相同,但其中一个通道可以拆卸和清洗,特别是对于粘性和沉淀液体的换热。

  5、III型可拆式螺旋板式换热器的结构原理与不可拆式换热器基本相同,但其两个通道可以分离和清洗,应用范围广。

螺旋板换热器的特征

  1、传热效率高(性能好)

  一般来说,螺旋板式换热器的传热效率是管式换热器的1-3倍。在横截面相等的单通道中没有死区。固定螺距柱和螺旋通道的扰动降低了流体的临界雷诺数。螺旋板式换热器在水-水换热中的传热系数可达3000瓦/秒(0.K)。

  2、低温热能的有效回收

  螺旋板式换热器由两个盘管组成,可以回收余热,充分利用低温热能。

  3、运行可靠性强

  不可拆卸螺旋板式换热器螺旋通道端面采用焊接密封,密封性能好,保证了两种工作介质的不混合。

  4、低电阻

  壳体上的喷嘴采用切向结构。低压损失,处理大容量蒸汽或气体;自清洗能力强,由于其介质为螺旋流,污垢不易沉积;易清洗,可用蒸汽或碱液清洗,安装清洗装置简单易行;介质单通道,允许比其他换热器更高的流量。

  5、它可以组合使用。

  当单个设备不能满足使用要求时,可与多台设备组合,但组合时必须符合以下要求:并联组合、串联组合、设备与通道间距相同。混合组合:一个通道并联,一个通道串联。
